1 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:53:54.812 ID:U8SxmyRo0.net
教えてviper
3 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:54:39.679 ID:/3dSL5Eba.net
ヴァイパー
2 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:54:28.224 ID:0wGW3nEhM.net
写真出せよ
4 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:55:37.330 ID:U8SxmyRo0.net
まってくれ
5 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:55:52.745 ID:bJc9fCb9a.net
ゼンマイなのか電子なのか
6 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:58:04.862 ID:U8SxmyRo0.net

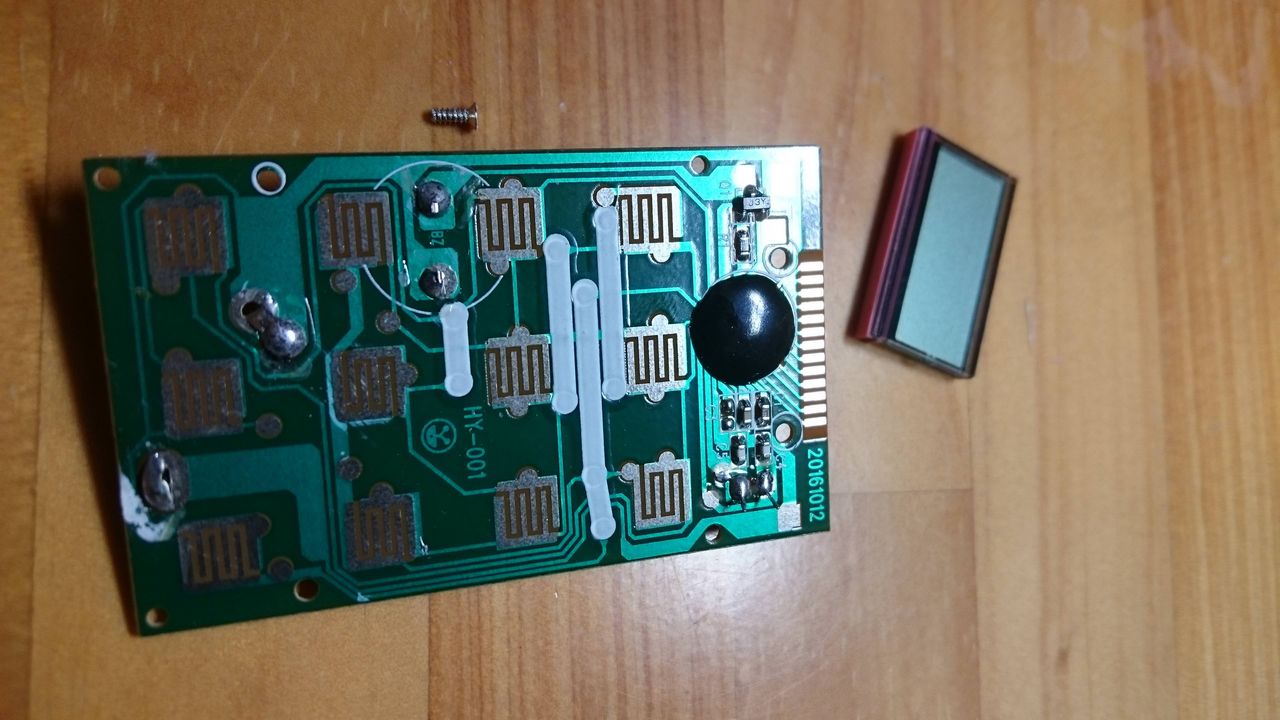

これ

8 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:00:38.789 ID:0wGW3nEhM.net
一枚目の茶色いプレート剥がしたらチップ出てくるんじゃね
さすがに裏の回路だけじゃタイマー作れないだろ
知らんけど
9 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:00:41.412 ID:U8SxmyRo0.net
リード線って使わないの?
どういう発振回路?
上側の黒子と裏側の黒子は何?
10 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:03:22.885 ID:0wGW3nEhM.net
一枚目の黒い丸はアラーム用のスピーカーだろ
二枚目の黒い丸は電池の裏面を絶縁で保護してんじゃねーの
知らんけど
12 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:07:06.283 ID:U8SxmyRo0.net
裏側の奴がスピーカーっぽい
13 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:09:03.942 ID:nmONXQiK0.net
2枚目の基板の線がいわゆる導線でボタンを押すと噛み合って離れている金属が繋がって電流が流れる
黒い部分にコンピュータが入っている
15 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:10:53.170 ID:U8SxmyRo0.net
>>13
黒子がicかマイコンってこと?
19 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:12:23.330 ID:0wGW3nEhM.net
>>15
チップが中に入ってるはずだよ
工場の工程でプログラム書いた奴にゴム塗ってマークしてんじゃねえかな
14 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:09:49.437 ID:0wGW3nEhM.net
二枚目の黒丸は安いPICでも閉じ込めてるんじゃね
右の方の端子みたいになってる所からアクセスしてプログラム書き込むんだよきっと
17 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:11:14.724 ID:nmONXQiK0.net
>>14
右の端子はディスプレイの出力じゃない?
24 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:15:44.336 ID:0wGW3nEhM.net
>>17
そうか
プログラム書き込み済みのICの方が安いもんな
わざわざ工場で書き込みなんかしないか
21 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:12:37.902 ID:U8SxmyRo0.net
右の端子は出力だと思われる
18 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:12:23.241 ID:bJc9fCb9a.net
2枚目の黒丸の下にチップ埋めてるはず
リード線は端子直接接触させてるから不要なんだろ
22 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:13:18.410 ID:U8SxmyRo0.net
黒子剥いでみるか
23 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:14:50.370 ID:nmONXQiK0.net
黒いのはわりと頑丈だから取るの難しそう
26 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:20:31.110 ID:U8SxmyRo0.net
左上の奴はj3yとかいうトランジスタか
25 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:19:14.782 ID:U8SxmyRo0.net
カチ割ったら黒子にチップがめり込んでた
こんなマイコンあるのか
27 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:20:57.187 ID:nmONXQiK0.net
>>25
用途が限られてるから汎用のデカイやつを使う必要がないとか、人間がはんだづけする必要がないとかかな?
28 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 23:22:36.854 ID:U8SxmyRo0.net
>>27
こっちのほうが安そうというのもありそう
7 :以下、5ちゃんねるからVIPがお送りします 2017/11/01(水) 22:58:50.560 ID:d/nomB7H0.net
あーなるほどね
私の少年
